3D 프린팅 숙련도가 쌓이면 단순히 ‘출력 성공’을 넘어 ‘표면의 매끄러움’과 ‘정밀한 치수’에 집중하게 됩니다. 노즐 온도를 맞추고 속도를 줄여봐도 벽면에 미세한 결이 생기거나, 조립 부품의 구멍이 작게 나와 고생하고 있다면 반드시 점검해야 할 설정이 있습니다.
바로 슬라이서의 ‘벽 출력 순서(Wall Ordering)’입니다. 외벽을 먼저 뽑느냐(Outer Wall First), 내벽을 먼저 뽑느냐(Inner Wall First)에 따라 출력물의 표면 품질과 치수, 오버행 출력 등에 차이가 생길 수 있습니다. 벽 출력 순서는 단순히 출력 순서만 바꾸는 옵션처럼 보이지만, 실제 출력에서는 외벽의 품질과 치수 정밀도, 오버행 안정성 등에 영향을 줄 수 있습니다. 다만 어느 한쪽이 항상 더 좋은 것은 아니며, 출력물의 형태와 목적에 따라 적합한 설정이 달라질 수 있습니다.
내벽 우선 출력 (Inner Wall First / Inner-Outer)
대부분의 슬라이서가 기본값으로 채택하고 있는 방식입니다. 안쪽 벽을 먼저 쌓고 마지막에 외벽을 두르는 형태입니다.
1. 장점: 압도적인 오버행(Overhang) 안정성
내벽이 먼저 출력되면서 이후 외벽이 적층될 때 어느 정도 지지 역할을 할 수 있습니다. 특히 오버행이 포함된 모델에서는 외벽 우선 방식보다 유리하게 작용할 수 있지만, 실제 결과는 모델 형상과 냉각, 출력 속도 등의 조건에 따라 달라집니다.
2. 장점: 외벽 표면의 고른 품질
압출 시작 시 발생하는 미세한 불규칙성(Blob)이 내벽에서 먼저 소모되므로, 최종 외벽은 비교적 일정한 압력으로 출력되어 표면이 깨끗하게 나옵니다.
3. 단점: 치수 팽창 현상
내벽들이 먼저 채워지면서 발생하는 열수축 응력과 압출 압력이 마지막 외벽을 미세하게 밖으로 밀어냅니다. 이로 인해 설계 도면보다 제품이 0.1~0.2mm 정도 크게 출력되어 조립이 안 되는 경우가 발생합니다.
외벽 우선 출력 (Outer Wall First / Outer-Inner)
반대로 가장 바깥쪽 선을 먼저 그리는 방식입니다. ‘정밀도’와 ‘미적 완성도’를 극단적으로 추구할 때 사용합니다.
1. 장점: 정밀한 치수 공차 (Dimensional Accuracy)
외벽을 먼저 출력하면 외곽 형상을 먼저 형성한 뒤 내부 벽을 채우는 방식으로 적층이 진행됩니다. 이 때문에 외곽 치수나 표면 품질에 영향을 줄 수 있는 요소를 줄이는 데 도움이 될 수 있습니다. 다만 실제 차이는 모델의 형태와 출력 조건에 따라 달라지므로, 치수 공차가 중요한 부품이라면 두 방식을 직접 출력해 비교해 보는 것이 좋습니다.
2. 장점: 고스트 현상(Ghosting) 감소
외벽을 먼저 출력하면 외곽 형상을 먼저 잡을 수 있어 특정 모델에서는 외벽의 시각적인 품질이 좋아질 수 있습니다. 다만 고스트 현상은 외벽 순서만으로 결정되는 문제가 아니며, 출력 속도와 가속도, 프린터의 진동 특성 등도 함께 영향을 줍니다.
3. 단점: 오버행 취약성 및 낙하 위험
외벽이 먼저 출력될 때 지지해 줄 내벽이 없으므로, 경사가 급한 구간에서는 필라멘트가 공중에 뿌려지며 아래로 흘러내릴 위험이 매우 높습니다.
실크 필라멘트 특유의 고급스러운 결을 살리기 위해서는 적정 온도만큼이나 ‘외벽 출력 순서’가 중요합니다. [실크(Silk) 필라멘트 출력 시 ‘결’이 생기는 이유와 적정 온도 찾아내기] 글을 읽어보시면 외벽 우선 출력을 통해 내벽의 간섭을 최소화하면 실크 소재의 광택을 한층 더 매끄럽게 표현할 수 있습니다.
내벽 우선과 외벽 우선, 어떤 상황에 적합할까?
단순히 무엇이 더 우월한 것이 아니라, 출력물의 목적에 따라 전략적으로 선택해야 합니다.
| 선택 기준 | 내벽 우선 | 외벽 우선 |
|---|---|---|
| 기본적인 출력 | 적합 | 적합 |
| 오버행이 많은 모델 | 유리할 수 있음 | 불리할 수 있음 |
| 외벽 표면 품질 | 모델에 따라 다름 | 모델에 따라 유리할 수 있음 |
| 치수 정밀도가 중요한 모델 | 실제 출력 확인 필요 | 실제 출력 확인 필요 |
| 복잡한 형상의 모델 | 비교적 무난 | 형상에 따라 주의 |
| 추천 방법 | 기본 설정으로 먼저 테스트 | 필요한 경우 비교 테스트 |
[팁: 외벽 우선 시 주의사항]
외벽 우선 방식을 사용할 때는 외벽 출력 속도를 평소의 50% 이하(30~35mm/s)로 낮추세요. 천천히 외벽을 고정해야 흘러내림을 방지하고 정밀도를 확보할 수 있습니다.

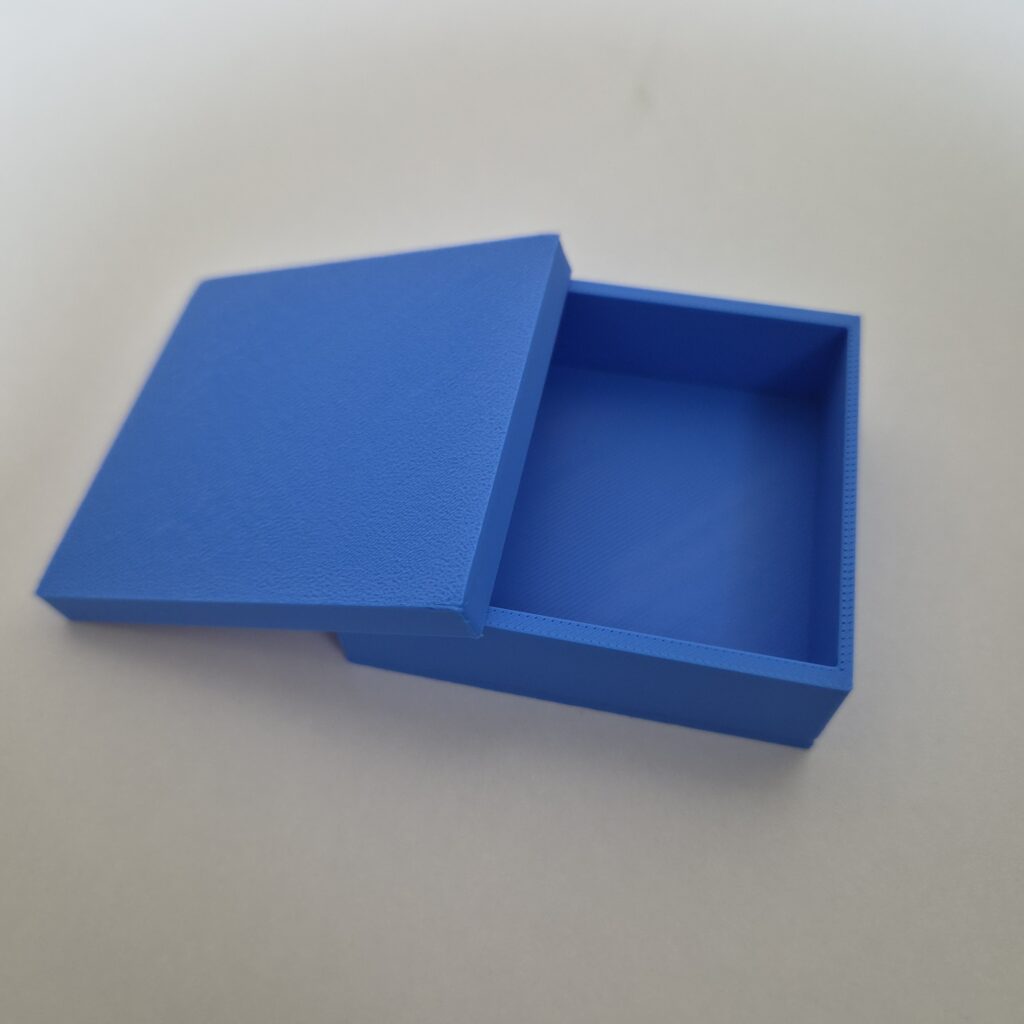

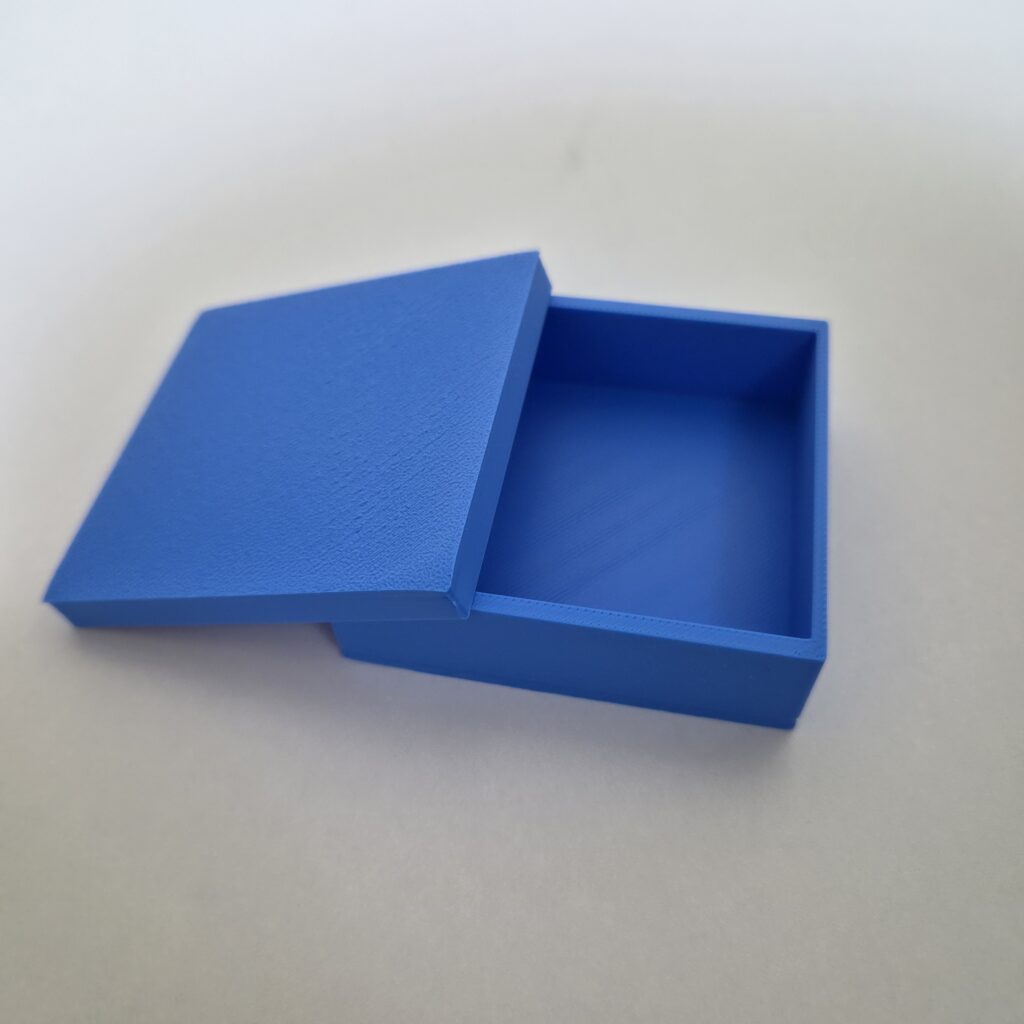

실제 출력 비교
동일한 모델을 내벽 우선과 외벽 우선으로 각각 출력해 비교해 보았습니다. 이번 테스트에서는 두 출력물의 전체적인 형태와 치수에서 눈에 띄는 차이는 크지 않았으며, 외벽 표면의 질감에서 약간의 차이가 확인되었습니다.
따라서 벽 출력 순서에 따른 차이는 모든 출력물에서 동일하게 나타나는 것은 아니며, 모델의 형상과 출력 속도, 온도, 벽 두께 등의 조건에 따라 달라질 수 있습니다.
품질을 결정짓는 또 다른 변수: 벽 겹침(Wall Overlap)
순서 설정만큼 중요한 것이 ‘Wall Overlap’ 수치입니다.
- 내벽 우선 시 벽면이 너무 울퉁불퉁하다면 이 수치를 5~10% 정도 낮추어 외벽으로 가해지는 압력을 줄여보세요.
- 반대로 외벽과 내벽 사이가 벌어진다면 수치를 높여 결합력을 강화해야 합니다.
당신의 출력물에 맞는 ‘순서’를 설계하세요
벽 출력 순서는 어느 한쪽이 항상 더 좋은 설정이라고 보기는 어렵습니다. 오버행이나 복잡한 형상이 많은 모델에서는 내벽 우선이 유리하게 작용할 수 있고, 외곽 형상과 표면 품질을 중요하게 생각한다면 외벽 우선 방식을 비교해 볼 수 있습니다.
가장 확실한 방법은 같은 모델을 동일한 조건에서 출력 순서만 바꿔 비교해 보는 것입니다. 자신의 프린터와 필라멘트에서 어떤 설정이 더 좋은 결과를 만드는지 직접 확인하면, 이후에는 모델의 목적에 맞춰 벽 출력 순서를 선택할 수 있습니다.
출력물 정보
- 모델명: 간편 상자 – 크기 조절 가능
- 제작자: Ale M
- 라이선스: CC BY
