3D 프린터로 출력물을 뽑다 보면 슬라이서 설정 창이나 프린터 디스플레이 화면에서 항상 마주치는 옵션이 있습니다. 바로 ‘쿨링 팬(Cooling Fan) 속도’입니다. 3D 프린팅에 막 입문한 초보자 시절에는 “플라스틱을 녹여서 쌓는 거니까, 아래층이 빨리 굳어야 위층이 예쁘게 쌓이겠지? 그럼 팬 속도는 무조건 100% 최대로 돌리는 게 장땡 아닌가?”라고 생각하기 쉽습니다.
하지만 의외로 많은 메이커들이 쿨링 팬을 100% 과도하게 가동했다가 출력물이 베드에서 쩍 갈라지거나, 레이어 사이가 뚝 부러지는 층간 접착 불량(Warping & Delamination) 대참사를 겪곤 합니다. 3D 프린팅 공학에서 쿨링(Cooling)은 단순히 식히는 작업이 아니라, 플라스틱의 열 수축을 제어하는 고도의 밀당 기술이기 때문입니다. 오늘은 최신 FDM 슬라이서 세팅과 소재별 열역학 기준을 바탕으로, 쿨링 팬 속도 100%가 항상 정답이 아닌 이유와 소재·구간별 최적의 쿨링 팬 세팅 노하우를 완벽하게 정리해 드립니다.
쿨링 팬 100%가 부르는 대참사: 과유불급인 이유
3D 프린터의 쿨링 팬은 크게 두 가지로 나뉩니다. 핫엔드 자체의 과열을 막는 ‘방열판 팬’과 노즐 끝에서 나오는 플라스틱을 식혀주는 ‘부품 쿨링 팬(Part Cooling Fan)’입니다. 오늘 우리가 다룰 핵심은 출력물의 품질을 좌우하는 후자, 즉 ‘부품 쿨링 팬’의 제어 기술입니다.
노즐에서 나오는 필라멘트는 약 200°C에서 260°C 사이의 뜨거운 액체 상태입니다. 이 플라스틱이 너무 서서히 식으면 모양이 무너지고, 반대로 너무 급격하게 식으면(과쿨링) 심각한 구조적 결함이 발생합니다.
1. 층간 접착력(Layer Adhesion)의 치명적인 저하
3D 프린팅은 아래층 위에 위층의 뜨거운 플라스틱이 안착하면서 순간적으로 아래층 표면을 미세하게 녹여 결합하는 원리입니다. 하지만 쿨링 팬이 100%로 강하게 돌면, 아래층이 이미 너무 차갑게 굳어버려 위층의 플라스틱과 분자 결합을 하지 못합니다. 겉보기에는 멀쩡해 보여도 손으로 힘을 주면 결을 따라 툭툭 부러지는 비스킷 같은 출력물이 나오는 주원인이 바로 ‘과쿨링’입니다.
2. 수축 현상(Warping)으로 인한 베드 이탈과 갈라짐
플라스틱은 식으면서 부피가 줄어드는 ‘열수축’ 성질을 가집니다. 냉각 바람이 너무 강하게 들이치면 수축 속도가 급격해지면서 출력물 모서리가 위로 들뜨거나, 출력 중간 부위가 내부 응력을 버티지 못하고 쩍 갈라지는 크랙 현상이 발생합니다.
소재별 쿨링 팬 속도 매뉴얼: 다 똑같지 않습니다
대중적으로 쓰이는 필라멘트들은 저마다 분자 구조와 열적 특성이 다릅니다. 소재의 성격에 맞춰 팬 속도를 완전히 다르게 가져가야 실패를 줄일 수 있습니다.
1. PLA / PLA+ -> 쿨링 팬 70% ~ 100% (강한 쿨링 필수)
PLA 계열은 열을 받아도 수축이 거의 없고, 흐물거리는 점도 상태가 비교적 오래 유지됩니다. 따라서 바람을 강하게 불어 빠르게 형상을 고정해 주어야 거미줄이 안 생기고 디테일이 훌륭해집니다. 작은 피규어나 브릿지 구간에서는 100% 가동이 유리합니다.
2. PETG -> 쿨링 팬 20% ~ 40% (약한 쿨링이 기본)
가성비 기능성 소재로 사랑받는 PETG는 과쿨링에 매우 취약합니다. 팬을 100% 돌리면 유리처럼 투명해야 할 외벽이 불투명하게 변하고 가볍게 툭 쳐도 결대로 깨집니다. 강도 높은 부품을 뽑으려면 쿨링 팬을 20~30% 내외로 은은하게 돌리는 것이 정석입니다.
3. ABS / ASA -> 쿨링 팬 0% ~ 10% (쿨링 팬 금지 구역)
ABS는 열수축이 극도로 심한 소재입니다. 찬바람이 조금만 스쳐도 스트레스를 받아 베드에서 떨어지거나 갈라집니다. 챔버형 프린터 내부에서 팬을 아예 끄거나(0%), 아주 미세한 오버행 구역에서만 5~10% 미만으로 제한적으로 켜야 합니다.
쿨링 팬 속도를 조절해 플라스틱이 굳는 속도를 제어하는 법을 이해하셨다면, 이번엔 그 플라스틱이 노즐에서 녹아 나올 때의 ‘적정 온도’를 매칭해 줄 차례입니다. 특히 외벽의 매끄러운 광택이 생명인 실크 필라멘트 같은 특수 소재는 쿨링 팬 설정과 노즐 온도의 밸런스가 조금만 깨져도 표면에 보기 싫은 결이 생기기 쉬운데요. 냉각 제어 기술을 실제 특수 소재에 적용해 극상의 표면을 뽑아내고 싶다면 [실크(Silk) 필라멘트 출력 시 ‘결’이 생기는 이유와 적정 온도 찾아내기] 가이드 글을 참고해 보시는 걸 추천합니다.
슬라이서에서 제어하는 구간별 쿨링 치트키

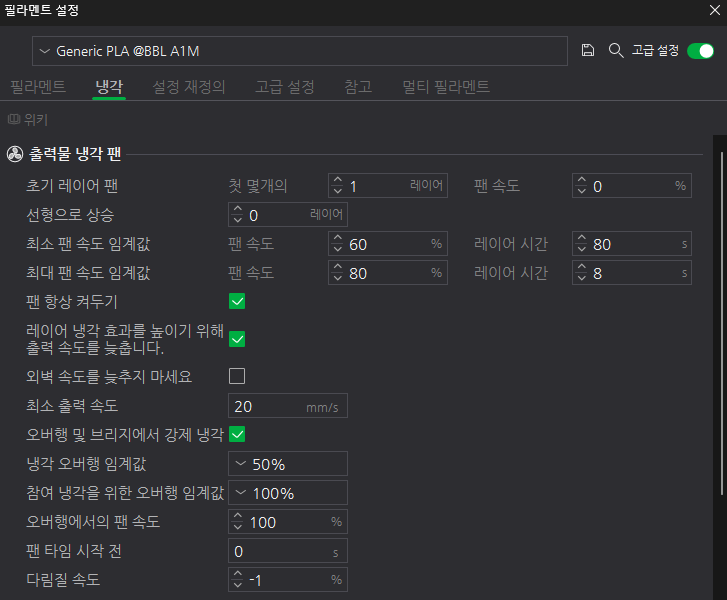

똑똑한 메이커들은 전체 출력 시간 동안 팬 속도를 고정하지 않고, 슬라이서(Bambu Studio, Cura, OrcaSlicer 등)의 세부 옵션을 통해 구역별로 지능적인 냉각 제어를 합니다.
1. 첫 번째 레이어(Initial Layer)는 무조건 팬 속도 0%
출력의 성패는 첫 번째 레이어가 베드에 얼마나 단단히 붙어있느냐에 달렸습니다. 첫 1~2개 층을 쌓을 때는 쿨링 팬을 완전히 꺼두어야(0%) 액체 상태의 플라스틱이 베드 표면에 충분히 스며들고 안착하여 안착 실패(Warping)를 완벽하게 예방할 수 있습니다.
2. 브릿지(Bridge)와 오버행(Overhang) 구간의 냉각 부스터
허공에 다리를 놓듯 지나가는 ‘브릿지’ 구간이나, 공중에 뜬 경사면인 ‘오버행’ 구역에서는 플라스틱이 아래로 처지기 전에 굳혀야 합니다. 슬라이서의 [Bridge Fan Speed] 설정을 찾아 이 구간에서만 순간적으로 팬이 강하게 돌도록 세팅해 주면 서포트 없이도 깔끔한 표면을 얻을 수 있습니다. 고속 출력 장비일 경우 이 구간에서 PLA는 100%, PETG는 50~90%까지 순간 냉각을 강하게 제어하는 것이 팁입니다.
3. 레이어 타임(Layer Time) 연동 지능형 쿨링
매우 뾰족한 탑이나 작은 부품을 뽑을 때는 한 층을 도는 시간이 몇 초 걸리지 않습니다. 이때는 앞서 쌓은 층이 식기도 전에 다음 층의 뜨거운 노즐이 다시 지나가므로 형상이 아이스크림처럼 녹아내립니다. 슬라이서 내 냉각 메뉴에서 “최소 레이어 시간(Minimum Layer Time)”을 지정해 두면, 한 층 출력 시간이 너무 짧을 때 슬라이서가 알아서 팬 속도를 최대로 올리거나 헤드 이동 속도를 늦춰 앞 층이 굳을 시간을 벌어줍니다.
한눈에 보는 쿨링 팬 조건별 설정 요약표
| 필라멘트 소재 유형 | 첫 번째 레이어 팬 속도 | 일반 벽면 출력 팬 속도 | 브릿지 / 오버행 구간 | 기대 효과 및 주의 사항 |
|---|---|---|---|---|
| PLA / PLA+ | 0% | 70% ~ 100% | 100% | 디테일 극대화, 처짐 방지 |
| PETG | 0% | 20% ~ 40% | 50% ~ 90% | 층간 접착 강도 확보, 투명도 유지 |
| ABS / ASA | 0% | 0% (완전 오프) | 10% 내외 제한적 | 수축 크랙 및 베드 이탈 원천 차단 |
| 실크(Silk) PLA | 0% | 40% ~ 60% | 100% | 과쿨링을 방지하여 특유의 광택 유지 |
쿨링 팬 속도는 ‘품질’과 ‘강도’의 저울질입니다
결론적으로 3D 프린터의 쿨링 팬 속도를 조절하는 것은 외관의 정밀한 품질과 내부의 단단한 결합 강도 사이에서 완벽한 균형을 찾는 과정입니다.
단순히 전시용 피규어처럼 외관만 이쁘면 되는 출력물이라면 쿨링을 강하게 주어 빠르게 굳히는 것이 유리하지만, 실생활에서 힘을 받아야 하는 부품이나 브래킷 등을 뽑을 때는 과감하게 쿨링 팬 속도를 낮추어 내부 레이어들이 서로 끈적하게 녹아붙을 수 있는 환경을 만들어주어야 합니다. 오늘 배운 소재별, 구간별 쿨링 치트키를 슬라이서에 적용해 보시고, 겉만 번지르르한 출력물이 아닌 내부까지 꽉 찬 튼튼한 결과물을 만들어보시길 바랍니다!
적절한 팬 속도로 과쿨링과 열변형을 잡았다면, 이제 결 자체를 보이지 않게 깎아낼 차례입니다. 쿨링 제어와 함께 표면 매끄러움을 극대화해 줄 [층간 결을 줄이는 적층 높이 설정 노하우] 글을 확인해 보시는 걸 추천합니다.
