3D 프린터는 필라멘트를 한 층씩 쌓아 올리는 방식으로 출력물을 제작합니다. 이 과정에서 공중에 떠 있는 부분(Overhang)이 생기면 필라멘트가 처지거나 출력에 실패할 수 있습니다. 이러한 구간을 지지하기 위해 사용하는 임시 구조물이 바로 서포트(Support)입니다.
저도 처음에는 대부분의 모델을 기본 설정 그대로 출력했습니다. 하지만 막상 출력해 보니 서포트가 너무 많이 생성되거나, 제거하면서 출력물 표면이 손상되는 경우가 있었습니다. 이후 Bambu Studio에서 서포트 종류와 간격을 조정하면서 제거가 쉬워지고 표면에 남는 흔적도 줄어드는 경험을 했습니다.
다만 서포트는 무조건 적게 생성하거나 쉽게 떨어지도록 설정하는 것이 정답은 아닙니다. 지지력이 부족하면 오버행 부분이 처질 수 있고, 반대로 접촉이 지나치게 강하면 제거 과정에서 출력물이 손상될 수 있기 때문입니다.
이번 글에서는 Bambu Studio를 기준으로 일반 서포트와 트리 서포트의 차이, Z 간격, 인터페이스, XY 간격 설정 방법을 알아보겠습니다.
서포트가 필요한 구간 판단하기
모든 오버행에 서포트가 필요한 것은 아닙니다. 3D 프린터의 냉각 성능과 필라멘트 종류, 출력 속도에 따라 일정한 각도의 돌출부는 별도 지지대 없이도 출력할 수 있습니다.
따라서 서포트를 생성하기 전에 모델의 형태를 먼저 확인하는 것이 좋습니다.
1. 오버행(Overhang) 각도
오버행은 이전 레이어보다 바깥쪽으로 돌출되는 부분을 의미합니다. 일반적으로 수직 벽면에서 바깥쪽으로 기울어진 각도를 기준으로 45도 전후를 서포트 필요 여부를 판단하는 출발점으로 사용하는 경우가 있습니다.
다만 45도가 모든 프린터에 적용되는 절대적인 기준은 아닙니다. 프린터의 냉각 성능과 출력 조건이 적절하다면 더 큰 각도의 오버행도 서포트 없이 출력할 수 있습니다.
반대로 작은 각도에서도 표면이 처지거나 품질이 떨어질 수 있습니다.
따라서 오버행 각도는 참고 기준으로 활용하고, 실제 출력 결과를 통해 자신의 프린터에 적합한 범위를 확인하는 것이 좋습니다.
2. 브리징(Bridging) 구간
브리징은 두 지점 사이의 빈 공간을 필라멘트로 연결하는 출력 방식입니다. 오버행과 달리 양쪽에 지지점이 있다면 일정한 길이의 구간을 서포트 없이 출력할 수 있습니다.
하지만 브리징 성능은 필라멘트와 냉각 설정, 출력 속도 등에 영향을 받습니다.
따라서 특정 길이까지 무조건 서포트가 필요 없다고 판단하기보다 슬라이싱 결과와 실제 출력 상태를 함께 확인하는 것이 좋습니다.
일반 서포트와 트리 서포트의 차이
Bambu Studio에서는 모델의 형태에 따라 일반 서포트(Normal)와 트리 서포트(Tree)를 선택할 수 있습니다. 두 방식은 지지 구조가 서로 다르기 때문에 적합한 출력물도 달라집니다.
1. 일반 서포트(Normal Support)
일반 서포트는 출력물 아래에 비교적 규칙적인 구조를 생성해 돌출된 부분을 지지하는 방식입니다. Bambu Studio에서는 Grid, Snug 등의 스타일을 선택할 수 있습니다.
장점
- 넓고 평평한 오버행을 지지하는 데 활용하기 좋습니다.
- 비교적 일정한 형태의 지지 구조를 생성할 수 있습니다.
- 모델의 바닥면을 넓게 받쳐야 하는 경우에 적합할 수 있습니다.
단점
- 모델 형상에 따라 서포트 사용량이 많아질 수 있습니다.
- 접촉 면적이 넓으면 제거 후 표면에 흔적이 남을 수 있습니다.
- 좁은 공간에 생성된 서포트는 제거하기 어려울 수 있습니다.
일반 서포트라고 해서 항상 제거가 어렵거나 표면 품질이 나쁜 것은 아닙니다. 서포트 간격과 인터페이스를 적절하게 설정하면 비교적 깔끔한 결과를 얻을 수도 있습니다.
2. 트리 서포트(Tree Support)
트리 서포트는 나무의 줄기와 가지처럼 구조가 뻗어나가면서 필요한 부분을 지지하는 방식입니다. 일반 서포트와 비교해 모델 주변의 빈 공간을 활용하며 지지점을 형성할 수 있다는 특징이 있습니다.
장점
- 복잡한 형상의 모델에서 서포트를 배치하기 좋습니다.
- 모델에 닿는 지점을 줄일 수 있는 경우가 있습니다.
- 출력물 형태에 따라 서포트 사용량과 제거 부담을 줄일 수 있습니다.
단점
- 넓고 평평한 오버행에서는 일반 서포트가 더 적합할 수 있습니다.
- 가늘고 긴 가지 구조는 출력 조건에 따라 불안정할 수 있습니다.
- 가지가 복잡하게 생성되면 오히려 제거하기 어려운 경우도 있습니다.
제가 사용하는 Bambu Studio에서도 트리 서포트를 자주 활용하는 편입니다. 실제로 일부 생활용품과 작은 소품에서는 일반 서포트보다 제거하기 편했고, 표면에 남는 흔적도 적었습니다.
다만 이러한 차이는 모델의 형태와 설정에 따라 달라질 수 있으므로 트리 서포트가 항상 일반 서포트보다 우수하다고 볼 수는 없습니다. 서포트 종류를 선택하기 전에 출력물이 어느 정도의 오버행을 지지대 없이 출력할 수 있는지 확인하는 것도 중요합니다.
관련 내용은 [3D 프린터 ‘오버행(Overhang)’ 완벽 정복: 서포트 없이 출력 가능한 한계 각도 찾기] 글에서 자세히 확인할 수 있습니다.
서포트 제거와 표면 품질을 결정하는 주요 설정
서포트를 쉽게 제거하면서 출력물의 표면 손상을 줄이려면 단순히 서포트 종류만 변경해서는 안 됩니다. 특히 상단 Z 간격, 인터페이스, XY 간격은 서포트와 모델이 접촉하는 방식에 영향을 주는 중요한 설정입니다.

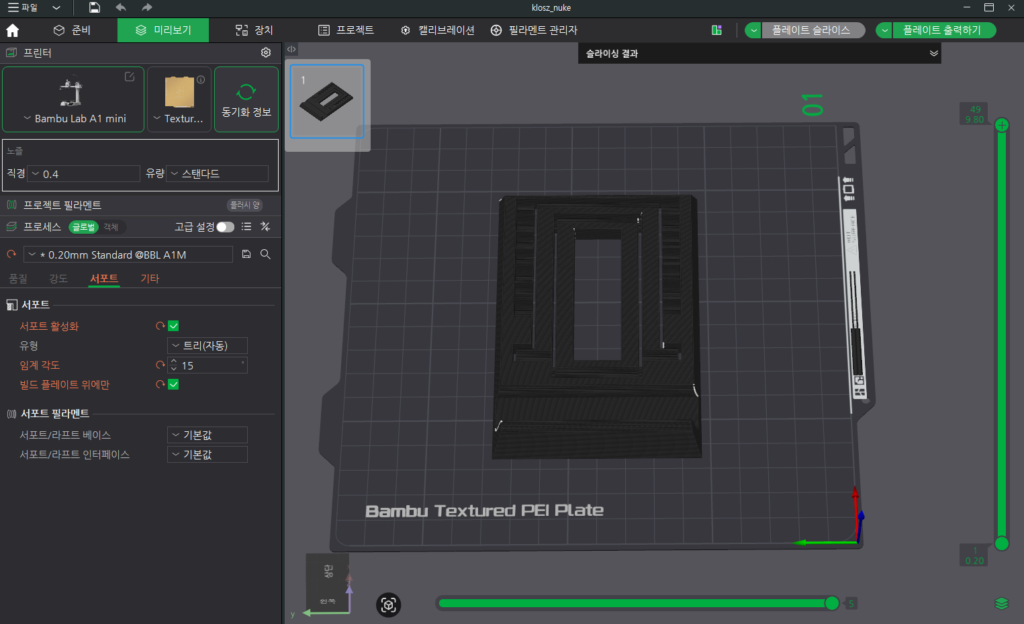

Bambu Studio에서는 출력 설정의 서포트(Support) 항목에서 관련 기능을 확인할 수 있습니다.
일부 설정은 고급(Advanced) 모드에서 표시되며, 프로그램 버전에 따라 메뉴 이름이 다를 수 있습니다.
1. 상단 Z 간격(Top Z Distance)
상단 Z 간격은 서포트의 윗부분과 실제 출력물 사이에 두는 수직 거리입니다. 이 간격은 서포트 제거 난이도와 지지된 표면의 품질에 영향을 줍니다.
- 간격이 너무 좁은 경우: 서포트와 출력물이 강하게 붙어 제거하기 어려울 수 있습니다.
- 간격이 너무 넓은 경우: 서포트 위에 출력되는 필라멘트가 충분한 지지를 받지 못해 처질 수 있습니다.
일반 PLA 필라멘트를 사용하고 서포트와 출력물을 같은 소재로 출력한다면, 0.20mm 레이어 높이에서 상단 Z 간격 0.20mm 정도를 초기 비교 기준으로 활용할 수 있습니다.다만 이는 모든 모델에 적용되는 최적값이 아닙니다.
서포트 접촉면의 상태와 제거 난이도를 확인하면서 조절하는 것이 좋습니다. 또한 전용 서포트 인터페이스 소재를 사용하는 경우에는 필요한 간격이 달라질 수 있습니다.
2. 서포트 인터페이스(Support Interface)
서포트 인터페이스는 일반 서포트 구조와 실제 모델이 만나는 부분에 생성되는 비교적 촘촘한 지지층입니다. 이 구조는 모델의 오버행 부분을 보다 균일하게 받쳐주는 역할을 합니다.
Bambu Studio에서는 다음과 같은 항목을 확인할 수 있습니다.
- Top Interface Layers: 서포트 위쪽 인터페이스 레이어 수
- Top Interface Spacing: 인터페이스를 구성하는 선 사이의 간격
- Interface Pattern: 인터페이스 출력 경로의 형태
인터페이스 간격을 줄이면 지지층이 더욱 촘촘해집니다. 이렇게 하면 오버행 표면을 지지하는 데 도움이 될 수 있지만, 서포트와 모델이 더 강하게 붙거나 제거하기 어려워질 수도 있습니다.
반대로 인터페이스 간격이 너무 넓으면 지지된 표면에 처짐이 발생할 수 있습니다.
따라서 인터페이스를 무조건 최대한 촘촘하게 만드는 것보다 제거 난이도와 출력 품질 사이의 균형을 찾는 것이 중요합니다. 처음에는 Bambu Studio의 기본값으로 출력한 뒤, 접촉면이 거칠거나 서포트가 잘 떨어지지 않을 때 관련 설정을 조절하는 것이 좋습니다.
3. XY 간격(Support/Object XY Distance)
XY 간격은 서포트와 모델의 측면 사이에 두는 수평 거리입니다. 이 값이 너무 작으면 서포트가 모델의 측면에 가깝게 생성되어 제거 과정에서 표면을 손상시킬 수 있습니다.
반대로 간격이 지나치게 크면 필요한 부분을 충분히 지지하지 못할 수 있습니다.
따라서 특정 수치를 모든 출력물에 적용하기보다는 현재 프린터 프로필의 기본값에서 시작해 모델의 형태에 맞게 조절하는 것이 좋습니다. 또한 XY 간격을 변경한 뒤에는 슬라이싱 미리보기에서 실제로 지지대가 필요한 부분까지 떨어지지 않았는지 확인해야 합니다.
서포트를 줄이고 제거하기 쉽게 만드는 실전 팁
서포트 종류와 간격을 조절하는 것도 중요하지만, 모델의 배치와 출력 조건을 함께 확인하면 불필요한 서포트를 줄일 수 있습니다.
1. 출력 방향(Orientation) 조절
같은 모델이라도 출력 방향에 따라 필요한 서포트의 양이 달라집니다. 예를 들어 모델을 회전시켜 넓은 평면이 베드에 닿도록 배치하면 서포트가 필요한 면적을 줄일 수 있습니다.
반대로 표면 품질이 중요한 부분을 아래쪽으로 향하게 배치하면 서포트 접촉 흔적이 남을 가능성이 있습니다. 다만 출력 방향은 강도와 치수 정확도에도 영향을 주므로 서포트 사용량만 고려해서 결정해서는 안 됩니다.
가능하다면 서로 다른 방향으로 배치한 뒤 슬라이싱 결과를 비교해 보는 것이 좋습니다.
2. 서포트 기본 패턴 간격 확인
일반 서포트의 내부 구조가 지나치게 촘촘하면 재료 사용량과 출력 시간이 증가할 수 있습니다. Bambu Studio에서는 Base Pattern Spacing(기본 패턴 간격) 등의 설정으로 서포트 구조를 조절할 수 있습니다.
패턴 간격을 넓히면 서포트 구조가 상대적으로 성기게 생성되지만, 지나치게 넓히면 지지력이 부족해질 수 있습니다.따라서 출력물의 크기와 오버행 면적을 고려해 조절하는 것이 좋습니다. 트리 서포트에서는 가지의 지름과 간격 등 별도의 설정도 영향을 줄 수 있습니다.
3. 냉각 설정 확인
PLA처럼 출력 직후 필라멘트를 빠르게 냉각하는 것이 중요한 소재에서는 팬 설정이 오버행 품질에 영향을 줄 수 있습니다. 냉각이 부족하면 돌출된 부분이 처질 수 있고, 서포트 위에 출력된 면의 품질도 나빠질 수 있습니다.
다만 팬 속도를 무조건 높이는 것이 해결책은 아닙니다. 소재에 따라 적절한 냉각 조건이 다르므로 사용하는 필라멘트 프로필을 기준으로 조절하는 것이 좋습니다.
서포트 설정에서 자주 발생하는 문제
서포트가 제대로 생성되었더라도 출력 후 제거 과정에서 문제가 발생할 수 있습니다. 이럴 때는 나타나는 증상에 따라 설정을 구분해서 확인하는 것이 좋습니다.
| 발생하는 문제 | 먼저 확인할 항목 |
|---|---|
| 서포트가 너무 단단하게 붙음 | 상단 Z 간격, 인터페이스 간격 |
| 서포트 접촉면이 거칠게 남음 | 상단 Z 간격, 인터페이스 레이어, 출력 방향 |
| 서포트가 지나치게 많이 생성됨 | 서포트 생성 조건, 출력 방향, 서포트 유형 |
| 서포트가 출력 도중 무너짐 | 지지 구조, 가지 형태, 베드 접착 상태 |
| 서포트 제거 중 모델이 부러짐 | 접촉 위치, 제거 방법, 모델의 얇은 구조 |
이러한 문제는 한 가지 설정만으로 해결되지 않을 수도 있습니다.
예를 들어 서포트를 쉽게 제거하기 위해 상단 Z 간격을 크게 늘리면 제거는 편해질 수 있지만, 반대로 오버행 부분이 처지는 문제가 생길 수 있습니다.
따라서 여러 값을 동시에 변경하기보다는 문제가 되는 설정을 하나씩 변경하면서 결과를 비교하는 방법을 추천합니다.
후가공을 줄이려면 출력 방향부터 확인하세요
제가 실제로 출력하면서 느낀 점은 서포트의 세부 설정만큼 출력 방향도 중요하다는 것입니다. 같은 모델이라도 배치를 조금 변경하면 서포트가 필요한 부분이 줄어들거나, 제거하기 쉬운 위치로 지지 구조가 생성되는 경우가 있었습니다.
따라서 출력 전에 Bambu Studio에서 모델을 여러 방향으로 회전시키고, 슬라이싱 미리보기를 비교하는 습관을 들이는 것이 좋습니다.
다만 서포트를 적게 생성했다고 해서 반드시 좋은 설정인 것은 아닙니다. 필요한 부분을 충분히 지지하지 못한다면 출력 실패로 이어질 수 있기 때문입니다.
서포트 설정의 핵심은 단순히 지지대를 줄이는 것이 아니라, 필요한 지지력을 유지하면서 제거와 후가공 부담을 최소화하는 것입니다. 또한 설정을 잘 조절하더라도 얇은 돌출부나 복잡한 형상의 모델은 서포트 제거 과정에서 손상될 수 있습니다.
출력물을 안전하게 분리하는 방법이 궁금하다면 [3D 프린팅 서포트 제거, 출력물 손상 없이 깔끔하게 떼어내는 노하우] 글을 함께 참고해 보세요.
서포트는 적절한 지지력과 제거 편의성이 중요합니다
3D 프린팅에서 서포트는 공중에 떠 있는 부분을 안정적으로 출력하기 위한 중요한 구조물입니다. 하지만 서포트를 지나치게 많이 생성하거나 모델과 강하게 접촉하도록 설정하면 제거 과정에서 표면이 손상될 수 있습니다.
Bambu Studio에서는 일반 서포트와 트리 서포트를 선택할 수 있으며, 상단 Z 간격과 인터페이스, XY 간격 등을 통해 지지 구조를 조절할 수 있습니다. 다만 모든 출력물에 적용할 수 있는 하나의 최적 설정은 없습니다.
출력물의 형태와 필라멘트 종류, 레이어 높이 등에 따라 적절한 조건이 달라지기 때문입니다. 처음에는 기본 설정을 활용하고, 서포트가 잘 떨어지지 않거나 접촉면이 거칠게 나타날 때 필요한 항목부터 조절해 보세요.
출력 전 모델의 방향과 서포트 구조를 확인하는 작은 습관이 출력 실패와 불필요한 후가공을 줄이는 데 도움이 될 수 있습니다.
출력물 모델 출처

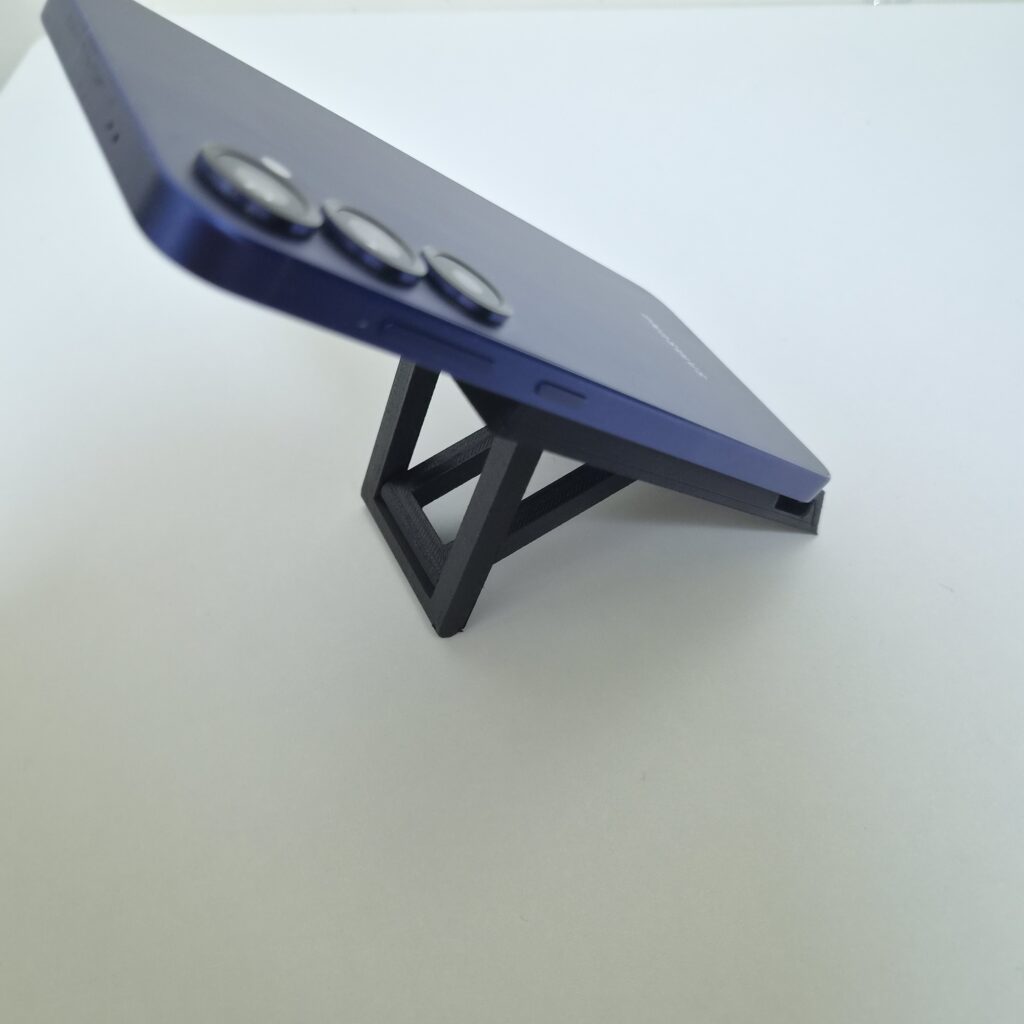

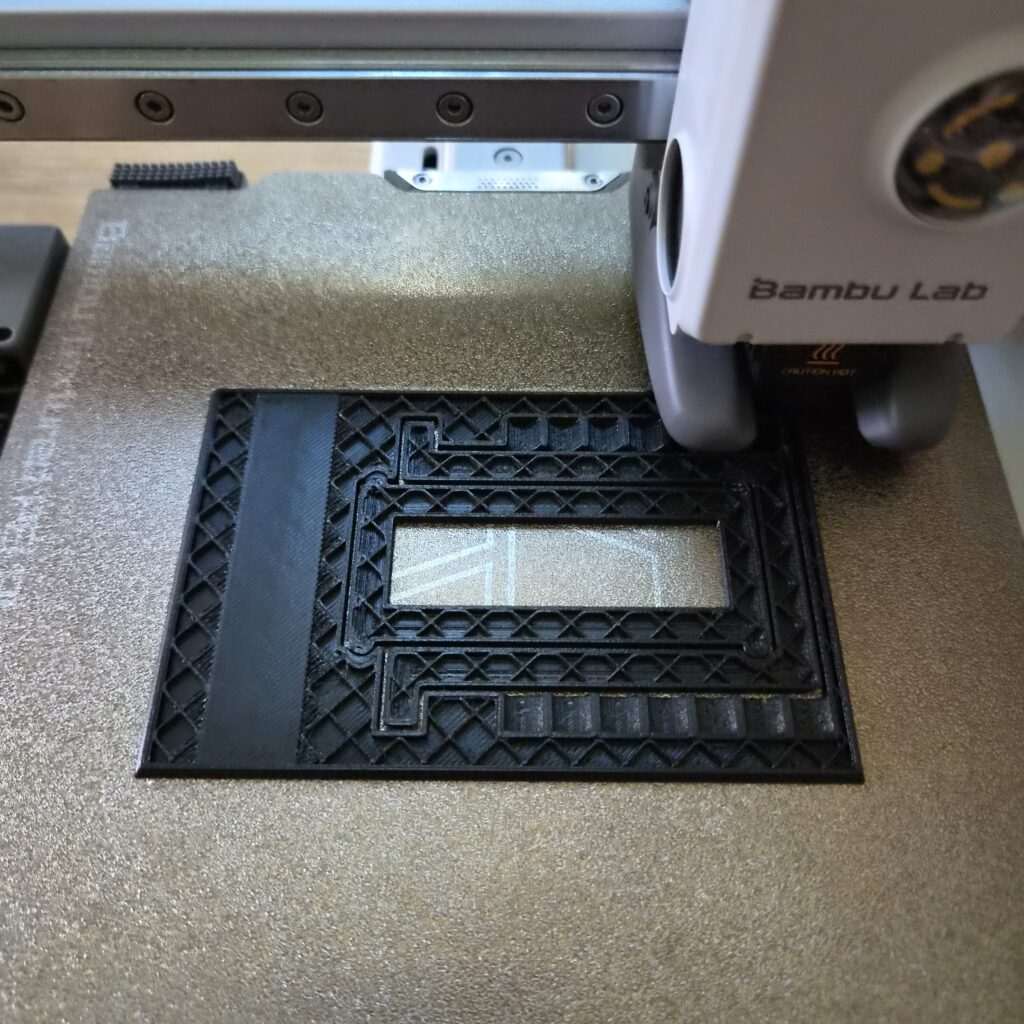

- 모델명: 아이폰/태블릿 거치대
- 제작자: ymer
- 라이선스: CC BY-SA
