3D 프린팅을 시작하면 누구나 한 번쯤 경험하는 문제가 있습니다. 바로 출력 도중 출력물의 모서리가 위로 들뜨거나 바닥면이 베드에서 떨어지는 뒤틀림(Warping) 현상입니다. 공들여 슬라이싱한 모델이 출력 중간에 베드에서 떨어지거나, 모서리가 휘어버리면 출력 시간과 필라멘트가 낭비될 수 있습니다.
이러한 현상은 단순히 베드 레벨링이 맞지 않아서 발생하는 것만은 아닙니다. 필라멘트가 냉각되면서 발생하는 열수축, 베드 표면의 오염, 첫 번째 레이어의 접착 상태, 주변 온도와 외풍 등 여러 요소가 복합적으로 작용할 수 있습니다.
특히 ABS나 ASA처럼 열수축의 영향을 크게 받는 소재는 주변 온도를 안정적으로 유지하는 것이 중요하며, 일부 프린터에서는 챔버(Enclosure)를 활용하기도 합니다.
이번 글에서는 3D 프린터의 뒤틀림이 발생하는 원인부터 베드 안착력을 높이는 방법, 소재별 주의사항, 챔버의 역할과 한계까지 알아보겠습니다.
1. 뒤틀림(Warping)은 왜 발생할까?
열수축(Thermal Contraction)의 원리
FDM 방식의 3D 프린터는 가열된 플라스틱을 노즐로 압출한 뒤 여러 층으로 쌓아 올리는 방식입니다. 노즐에서 나온 플라스틱은 시간이 지나면서 식고 굳는데, 이 과정에서 소재의 부피가 줄어드는 열수축이 발생합니다.
출력물의 각 부분이 서로 다른 속도로 냉각되면 내부에 응력이 발생할 수 있습니다. 이때 출력물의 모서리를 베드에 고정하는 힘보다 수축에 의해 발생하는 힘이 커지면 바닥면의 모서리가 위로 들뜨게 됩니다. 이것이 대표적인 Warping 현상입니다.
특히 다음과 같은 모델에서 발생하기 쉽습니다.
- 바닥면이 넓고 평평한 출력물
- 직각으로 꺾이는 모서리가 많은 모델
- 길고 얇은 구조물을 가진 출력물
- 열수축이 상대적으로 큰 소재를 사용하는 경우
베드 안착력 부족
출력물의 첫 번째 레이어가 베드에 제대로 붙지 않으면 이후 레이어가 쌓이는 과정에서 발생하는 수축력을 견디기 어려울 수 있습니다.
대표적인 원인은 다음과 같습니다.
- 베드 표면에 손기름이나 먼지가 묻은 경우
- 노즐과 베드 사이의 간격이 적절하지 않은 경우
- 필라멘트에 맞지 않는 베드 온도를 사용한 경우
- 첫 번째 레이어의 압출량이나 속도가 적절하지 않은 경우
- 모델의 접촉 면적이 너무 작은 경우
다만 첫 번째 레이어가 제대로 붙지 않는 모든 문제가 Warping은 아닙니다. 초기부터 필라멘트가 베드에 붙지 않는 안착 실패와 출력이 진행되면서 모서리가 점차 들뜨는 Warping은 구분해서 살펴봐야 합니다.
외풍과 불균일한 냉각
창문에서 들어오는 바람이나 에어컨의 직접적인 바람도 출력물의 냉각 상태에 영향을 줄 수 있습니다. 특정 부분만 빠르게 식으면 출력물 전체가 균일하게 수축하지 못해 뒤틀림이 발생할 가능성이 높아집니다.
특히 열수축이 큰 소재를 사용할 때는 주변 온도를 안정적으로 유지하고 출력물에 직접적인 외풍이 닿지 않도록 관리하는 것이 좋습니다.
2. Warping과 Layer Shift는 서로 다른 현상입니다
뒤틀림이 심해지면 출력물의 모서리가 위로 튀어나오면서 노즐의 이동 경로에 걸릴 수 있습니다. 이때 노즐과 출력물이 충돌하면 출력물이 밀리거나 프린터의 움직임에 영향을 줄 수 있습니다.
다만 Warping과 Layer Shift(레이어 밀림)는 같은 문제가 아닙니다.
| 구분 | Warping | Layer Shift |
|---|---|---|
| 주요 증상 | 출력물 모서리가 들뜨거나 휘어짐 | 출력된 층의 위치가 옆으로 어긋남 |
| 주요 원인 | 열수축, 베드 접착력 부족, 불균일한 냉각 | 벨트 장력, 풀리 고정, 축 이동 장애 등 |
| 발생 위치 | 주로 바닥면과 모서리 | 출력물 중간의 특정 층 |
| 주요 해결 방향 | 베드 안착과 온도 환경 개선 | 구동부와 축 이동 상태 점검 |
뒤틀린 출력물이 노즐에 부딪혀 레이어 밀림까지 이어질 수는 있지만, 모든 Layer Shift가 Warping 때문에 발생하는 것은 아닙니다.
따라서 출력물이 한쪽으로 밀려 나왔다면 벨트와 풀리, 축 이동 상태 등도 별도로 확인해야 합니다.
3. 챔버(Enclosure)는 뒤틀림을 줄이는 데 어떻게 도움이 될까?
챔버는 3D 프린터의 출력 공간을 외부 환경과 분리하는 구조물입니다.
프린터 주변을 둘러싸면 외부에서 유입되는 차가운 공기나 갑작스러운 공기 흐름의 영향을 줄이고, 출력 공간의 주변 온도를 비교적 안정적으로 유지하는 데 도움이 될 수 있습니다.
다만 챔버가 모든 안착 문제를 해결하는 것은 아닙니다.
주변 온도 안정화
챔버는 히팅베드와 노즐 등에서 발생하는 열이 외부로 빠르게 빠져나가는 것을 줄여줍니다.
이러한 구조는 출력 공간의 온도 변화를 완화하고, 열수축이 큰 소재를 출력할 때 발생하는 내부 응력을 줄이는 데 도움이 될 수 있습니다.
다만 일반적인 패시브 챔버는 자체적으로 열을 발생시키는 장치가 아닙니다. 주변에서 발생한 열을 유지하는 구조와 별도의 히터로 내부 온도를 제어하는 액티브 히팅 챔버는 구분해야 합니다.
외풍 차단
창문이나 에어컨에서 발생하는 바람은 출력물의 특정 부분을 빠르게 냉각시킬 수 있습니다. 챔버는 외부의 직접적인 바람을 차단해 이러한 불균일한 냉각을 줄이는 데 도움이 됩니다.
따라서 외풍에 민감한 소재를 출력하는 경우 챔버가 유용할 수 있습니다.
층간 결합과 출력 안정성
출력 공간의 온도가 안정되면 일부 소재에서 층간 온도 차이와 급격한 냉각을 줄이는 데 도움이 될 수 있습니다. 다만 주변 온도를 무조건 높이는 것이 정답은 아닙니다.
PLA나 PETG처럼 부품 냉각이 중요한 소재는 지나치게 따뜻한 환경에서 오히려 냉각이 충분하지 않아 오버행이나 브리징 품질이 저하될 수 있습니다.
따라서 챔버의 효과는 사용하는 소재와 프린터 구조에 따라 다르게 나타납니다.
| 소재 | 챔버 활용 | 이유 |
|---|---|---|
| PLA | 낮음 | 강한 냉각이 중요하고 과도한 보온은 불리할 수 있음 |
| PETG | 낮음~보통 | 큰 출력물이나 외풍 차단에 도움 |
| ABS / ASA | 높음 | 열수축과 Warping 억제에 유리 |
| Nylon / PC | 높음 | 주변 온도를 안정적으로 유지하는 데 도움 |
4. 소재별 챔버 활용과 주의사항
필라멘트마다 열수축 특성과 필요한 냉각 조건이 다르기 때문에 챔버의 활용 여부도 달라집니다.
| 소재 | 일반적인 출력 환경 | 챔버 활용 시 주의사항 |
|---|---|---|
| PLA | 개방형 환경에서 출력하기 적합 | 지나치게 높은 주변 온도는 냉각에 불리할 수 있음 |
| PETG | 일반적으로 개방형 환경에서도 출력 가능 | 대형 모델의 외풍 관리가 중요하며, 과도한 보온은 피하는 것이 좋음 |
| ABS / ASA | 안정적인 높은 주변 온도가 유리한 경우가 많음 | 호환되는 밀폐형 프린터와 적절한 환기 환경 필요 |
| Nylon / PA | 제품별 출력 조건과 건조 상태가 중요 | 소재에 맞는 온도 관리와 프린터 호환성 확인 |
| PC | 열환경 관리가 중요한 소재 | 높은 온도 조건을 지원하는 전용 프린터 환경 필요 |
위 내용은 일반적인 소재 특성을 기준으로 한 설명이며, 실제 출력 조건은 필라멘트 제조사의 권장 설정을 우선해야 합니다.
특히 ABS와 ASA는 열수축에 민감해 챔버를 활용하는 것이 도움이 될 수 있지만, 챔버만으로 뒤틀림이 완전히 사라지는 것은 아닙니다. 또한 출력 온도와 베드 온도, 냉각 팬 설정, 베드 접착 상태를 함께 조절해야 합니다.
주변 온도를 일정하게 유지해 주는 챔버 환경을 갖췄더라도, 노즐 바로 옆에서 불어오는 부품 쿨링 팬의 바람이 지나치게 강하면 결국 국소적인 수축과 안착 불량이 일어납니다. 첫 번째 레이어를 안착시킬 때와 오버행을 뽑을 때의 바람 세기를 다르게 가져가는 [3D 프린터 쿨링 팬 속도의 비밀과 과쿨링 방지 세팅법] 글을 참고하셔서 완벽한 열 제어 시스템을 완성해 보세요.
5. Bambu Lab A1 mini에서는 챔버가 필요할까?
제가 사용하는 Bambu Lab A1 mini는 개방형 구조의 FDM 프린터입니다.
따라서 일반적인 밀폐형 챔버 프린터와 동일한 방식으로 접근하기보다는 제조사에서 안내하는 소재 호환성과 출력 환경을 우선 고려해야 합니다.
Bambu Lab의 A1 mini 공식 빠른 설치 가이드에서는 필라멘트 지원 범위를 다음과 같이 안내하고 있습니다.
| 필라멘트 | 제조사 안내 |
|---|---|
| PLA | 출력에 적합 |
| PETG | 출력에 적합 |
| TPU | 출력에 적합 |
| PVA | 출력에 적합 |
| ABS / ASA | 권장하지 않음 |
| PC / PA | 권장하지 않음 |
| PET 및 카본·유리섬유 강화 소재 | 권장하지 않음 |
또한 A1 mini의 최대 베드 온도는 80°C입니다. 따라서 A1 mini에 별도의 밀폐형 챔버를 추가한다고 해서 ABS나 ASA 등의 소재가 제조사 권장 출력 조건에 맞게 바뀌는 것은 아닙니다.
A1 mini로 PLA를 주로 출력한다면 처음부터 챔버를 추가하기보다 베드 청결, 첫 레이어, 브림, 주변 외풍 관리 등을 먼저 점검하는 것이 현실적입니다.
PETG 역시 필라멘트 제조사의 권장 프로필을 우선 적용하고, 출력물의 크기와 형상에 따라 안착 조건을 조절하는 것이 좋습니다.
6. 챔버 없이도 가능한 Warping 예방 방법 5가지
챔버를 사용할 수 없는 개방형 프린터에서도 기본적인 출력 조건을 조절하면 뒤틀림을 줄이는 데 도움이 됩니다.
베드 표면 청소
가장 먼저 확인해야 할 것은 베드 표면입니다. PEI 플레이트에 손기름이나 필라멘트 찌꺼기, 먼지가 남아 있으면 출력물의 접착력이 떨어질 수 있습니다.
출력 전에 플레이트의 제조사 권장 청소 방법에 따라 표면을 깨끗하게 관리하고, 세척 후에는 완전히 건조한 상태에서 사용하세요.
또한 청소 후에는 손으로 출력면을 불필요하게 만지지 않는 것이 좋습니다.
첫 번째 레이어 상태 확인
첫 번째 레이어가 베드에 제대로 붙는지 확인하는 것은 Warping 예방의 기본입니다. 슬라이서에서 사용하는 빌드 플레이트 종류와 필라멘트 프로필이 실제 장착된 플레이트 및 소재와 일치하는지 확인하세요.
또한 첫 번째 레이어가 지나치게 얇거나 필라멘트 선 사이에 빈틈이 생기지는 않는지도 살펴봐야 합니다.
다만 노즐과 베드 사이의 간격이 너무 좁으면 과도한 압출로 표면이 뭉치거나 출력물이 지나치게 강하게 붙을 수 있으므로 무조건 압력을 높이는 방식으로 해결해서는 안 됩니다.
베드 레벨링과 출력 전 점검 방법은 3D 프린터 출력 전 필수 체크리스트: 베드 레벨링(Bed Leveling) 성공률 높이는 팁 글에서 자세히 확인할 수 있습니다.
브림(Brim) 활용
브림은 출력물의 바닥면 주변에 얇은 추가 영역을 만들어 베드와 접촉하는 면적을 넓히는 기능입니다. 특히 바닥면이 좁거나 모서리가 쉽게 들뜨는 모델에 활용하면 안착력을 높이는 데 도움이 될 수 있습니다.
브림은 다음과 같은 상황에서 고려할 수 있습니다.
- 바닥 접촉 면적이 작은 모델
- 모서리가 쉽게 들뜨는 긴 구조물
- 넓은 평면과 직각 모서리가 있는 출력물
- 첫 번째 레이어의 접착력이 충분하지 않은 모델
브림이 지나치게 넓으면 출력 후 제거하는 작업이 번거로워질 수 있으므로 필요한 범위에서 조절하는 것이 좋습니다. 브림을 사용해도 특정 모서리만 들뜬다면 해당 부분에 작은 보조 형상을 추가하는 방법도 고려할 수 있습니다.
주변 온도와 외풍 관리
개방형 프린터에서는 창문이나 에어컨에서 발생하는 바람이 출력물에 직접 닿지 않도록 관리하는 것이 좋습니다. 특히 겨울철처럼 주변 온도가 낮거나 실내 온도 변화가 큰 환경에서는 외풍이 출력물의 냉각에 영향을 줄 수 있습니다.
다만 외풍을 막겠다는 이유로 프린터를 환기가 되지 않는 좁은 공간에 밀폐해서는 안 됩니다. 온도 변화가 적고 직접적인 바람이 닿지 않는 안정적인 실내 환경을 확보하는 것이 좋습니다.
필라멘트별 온도와 냉각 설정 확인
필라멘트의 노즐 온도와 베드 온도, 부품 냉각 팬 설정은 제조사 프로필을 기준으로 시작하는 것이 좋습니다. 베드 온도가 너무 낮으면 첫 번째 레이어의 접착력이 부족할 수 있고, 소재에 비해 냉각이 지나치게 강하거나 불균일하면 열수축의 영향을 받을 수도 있습니다.
반대로 냉각을 무조건 줄이면 PLA 등의 소재에서 오버행이나 브리징 품질이 나빠질 수 있습니다. 따라서 팬 속도를 임의로 0% 또는 100%로 고정하기보다 필라멘트의 종류와 출력 형상에 맞게 조절해야 합니다.
7. 출력물이 들뜨기 시작했다면? 원인별 점검 방법
출력 중 뒤틀림을 발견했다면 무조건 베드 온도나 팬 속도부터 변경하기보다는 어떤 시점에 문제가 시작됐는지 확인하는 것이 좋습니다.
| 발생 증상 | 우선 확인할 항목 |
|---|---|
| 첫 레이어부터 제대로 붙지 않음 | 베드 청결, 플레이트 프로필, 레벨링, 첫 레이어 간격 |
| 출력 초반에는 괜찮지만 모서리가 점차 들뜸 | 열수축, 외풍, 모델 형상, 브림 |
| 특정 방향의 모서리만 반복적으로 들뜸 | 해당 방향의 외풍과 국소적인 베드 오염 |
| 출력 중간에 층의 위치가 옆으로 밀림 | 노즐 충돌 여부와 X·Y축 구동부 상태 |
| 출력물 전체가 베드에서 떨어짐 | 첫 레이어 접착 상태와 소재별 출력 조건 |
특히 뒤틀린 모서리가 노즐의 이동 경로와 충돌할 정도라면 출력 실패로 이어질 수 있으므로 무리하게 출력을 계속 진행하지 않는 것이 좋습니다.
문제의 원인을 파악한 뒤에는 베드와 필라멘트, 슬라이서 설정을 순서대로 점검해야 같은 문제가 반복되는 것을 줄일 수 있습니다.
챔버보다 먼저 기본적인 안착 조건을 점검하세요
3D 프린터 출력물의 뒤틀림은 필라멘트가 냉각되는 과정에서 발생하는 열수축과 베드 접착력, 주변 환경 등 여러 요소가 함께 작용하는 문제입니다. 따라서 모든 Warping 문제를 챔버 하나로 해결할 수는 없습니다.
ABS나 ASA처럼 높은 주변 온도를 필요로 하는 소재에는 호환되는 밀폐형 프린터와 챔버가 도움이 될 수 있지만, PLA나 PETG를 주로 사용하는 개방형 프린터라면 베드 청결과 첫 레이어, 브림, 외풍 관리부터 시작하는 것이 좋습니다.
제가 사용하는 Bambu Lab A1 mini 역시 개방형 프린터이므로, 무조건 챔버를 추가하기보다 제조사가 권장하는 필라멘트와 출력 조건을 지키면서 안정적인 출력 환경을 만드는 데 집중하고 있습니다.
뒤틀림을 예방하는 가장 좋은 방법은 내 프린터와 필라멘트에 맞는 안착 조건을 찾는 것입니다.
베드 표면을 깨끗하게 관리하고 첫 번째 레이어가 정상적으로 형성되는지 확인한 뒤, 필요에 따라 브림과 주변 온도, 냉각 조건을 조절해 보세요.
이러한 기본적인 점검만으로도 불필요한 출력 실패를 줄이고 더욱 안정적인 3D 프린팅 환경을 만드는 데 도움이 됩니다.
참고 자료

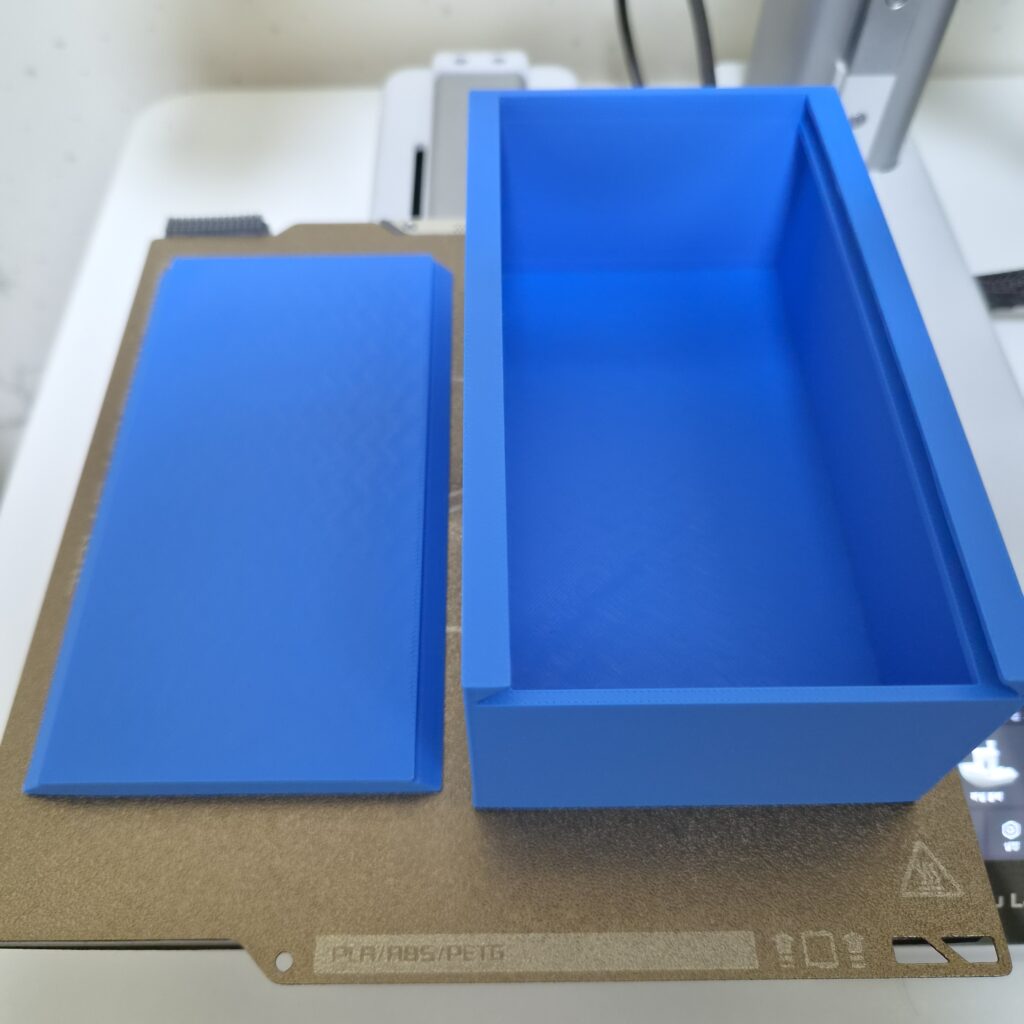

출력물 정보
- 모델명: 미끄럼 뚜껑이 있는 상자
- 제작자: Redev22
- 라이선스: CC BY-SA
